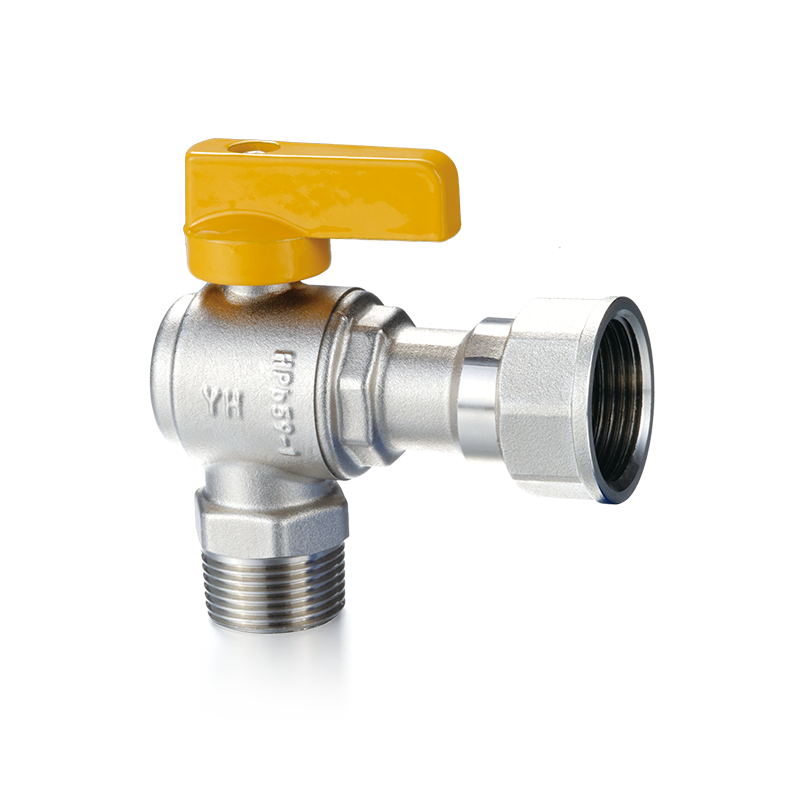

황동 직각 볼 밸브 제조업체

기술 개요

는 황동 직각 볼 밸브 고성능 파이프라인 아키텍처 내에서 공간을 최적화하고 방향을 변경하도록 특별히 설계된 유체 역학의 중요한 발전을 나타냅니다. 추가 배관 조인트와 별도의 90도 엘보우가 필요한 표준 인라인 밸브와 달리 황동 직각 볼 밸브 유체 제어 및 방향 전환을 단일 소형 본체에 통합합니다. 이 독특한 디자인은 잠재적인 누출 지점을 최소화하고 설치 인건비를 크게 줄이며 기계 또는 배관 조립품의 전체 설치 공간을 줄입니다.

산업 엔지니어와 조달 전문가에게 유체 흐름 효율성은 가장 중요한 지표입니다. Ningbo Yunhua Valve Co., Ltd.는 엄격한 유압 연구를 적용하여 내부 기하학을 보장합니다. 황동 직각 볼 밸브 유체가 직각으로 방향을 바꿀 때 자연적으로 발생하는 난류를 완화합니다. 원활한 내부 코어 전환을 유지함으로써 이 밸브 설계는 흐름 특성을 최적화하고 압력 강하를 줄이며 시스템 성능을 안정화합니다.

재료 무결성

는 performance of a 황동 직각 볼 밸브 까다로운 산업 환경에서 금속공학에 크게 의존하고 있습니다. 프리미엄 합금 등급을 선택하면 밸브 본체가 높은 기계적 응력, 화학적 산화 및 탈아연화를 견딜 수 있습니다. HPb59-1 및 CW617N과 같은 프리미엄 제제는 인장 강도와 기계 가공성 사이의 이상적인 균형을 제공하기 위해 전문 제조에 많이 활용됩니다.

다음은 제품 생산에 사용되는 표준 산업용 황동 합금의 화학적 조성과 성능 거동을 설명하는 상세한 기술 매개변수 비교입니다. 황동 직각 볼 밸브 :

Ningbo Yunhua Valve Co., Ltd.는 20,000m2 규모의 시설에서 포괄적인 재료 검증 프로세스를 구현하여 모든 황동 막대 배치가 이러한 합금 사양을 정확하게 준수하는지 확인합니다. 고급 테스트 워크샵을 사용하여 들어오는 원자재를 검사함으로써 완성된 모든 제품의 구조적 무결성을 확인합니다. 황동 직각 볼 밸브 완전히 보장됩니다.

핵심 유체 역학

는 internal mechanical operation of the 황동 직각 볼 밸브 밸브 본체 캐비티 내에 위치한 1/4 회전 정밀 가공 구에 따라 달라집니다. 작업자가 레버나 액추에이터를 90도 회전하면 볼의 내부 포트가 직각 입구 및 출구 채널과 직접 정렬됩니다.

유체 역학의 관점에서 직각 경로는 이동 매체가 나가기 전에 밸브 본체의 후면 챔버 벽에 부딪힐 때 이동 매체에 원심력을 도입합니다. 이 문제를 해결하려면 구의 내부 보어를 경면 마감으로 연마하여 경계층 마찰을 최소화해야 합니다. 완전히 열린 위치에서는 고품질 황동 직각 볼 밸브 저등급 대체 설계에서 흔히 발생하는 국부적인 캐비테이션 및 전단력을 최소화하는 효율적인 흐름 경로를 생성합니다.

씰링 시스템

장기적인 작동 무결성과 완전한 기밀 차단을 보장하기 위해 황동 직각 볼 밸브 탄력성이 높은 탄성중합체 또는 불소중합체 재료로 제작되어야 합니다. 내부 황동 또는 크롬 도금 볼을 둘러싼 기본 씰은 지속적인 마찰, 국부적인 열 팽창 및 다양한 라인 압력을 받습니다.

폴리테트라플루오로에틸렌(PTFE)은 뛰어난 화학적 불활성과 낮은 마찰 계수로 인해 여전히 업계 벤치마크로 남아 있습니다. 그러나 특정 까다로운 응용 분야에서는 밸브의 서비스 수명을 연장하기 위해 수정된 씰링 변형이 필요합니다. 아래 표는 산업용 직각 밸브 구성에 통합된 주요 밀봉 재료에 대한 비교 분석을 보여줍니다.

올바른 씰링 페어링을 선택함으로써 황동 직각 볼 밸브 , 엔지니어는 인라인 누출과 조기 시트 성능 저하를 효과적으로 제거할 수 있습니다.

포트 구성

통합할 때 황동 직각 볼 밸브 유체 루프에 적절한 내부 보어 구성을 선택하면 시스템 효율성과 하류 압력 안정성에 직접적인 영향을 미칩니다. 직각 설계는 주로 두 가지 포트 유형으로 분류됩니다.

풀 포트(풀 보어) : 풀 포트 설계에서는 볼 유동 경로의 내부 직경이 공칭 파이프 직경과 완벽하게 일치합니다. 유체가 전체 포트를 통과할 때 황동 직각 볼 밸브 , 흐름 제한은 절대 최소로 유지됩니다. 이는 최대 체적 유량을 유지해야 하는 점성 액체 또는 응용 분야에 매우 중요합니다.

표준 포트(축소된 보어) : 표준 포트 밸브는 연결 파이프라인보다 한 사이즈 작은 내부 흐름 구멍을 갖추고 있습니다. 이 구성은 유체 흐름에 약간의 제한을 가져오며, 이로 인해 유속이 약간 상승하면서 90도 회전 시 더 높은 압력 강하가 발생할 수 있습니다. 표준 포트 설계의 주요 이점은 컴팩트한 물리적 크기와 저렴한 비용으로, 사소한 흐름 제한이 운영 결과에 영향을 주지 않는 시스템에 이상적입니다.

규정 준수 및 인증

글로벌 B2B 조달에서는 국제 품질 관리 및 환경 안전 프로토콜을 엄격하게 준수해야 합니다. 대규모 프로젝트의 경우 제조 시설은 검증된 품질 표준을 엄격하게 준수함을 입증해야 합니다. Ningbo Yunhua Valve Co., Ltd.는 이러한 엄격한 기대를 충족시키기 위해 자동화된 정밀 가공 작업장과 자동화된 조립 라인이 엄격한 품질 시스템 하에서 운영되도록 보장합니다.

주요 글로벌 벤치마크 황동 직각 볼 밸브 다음을 포함합니다:

ISO 9001:2015 : 공장의 설계, 제조 및 테스트 작업이 완전한 프로세스 일관성과 지속적인 개선 프레임워크를 유지하는지 검증합니다.

CE 승인 : 밸브가 유럽 압력 장비 지침에서 규정한 엄격한 안전 및 구조적 성능 요구 사항을 준수함을 인증합니다.

RoHS 및 NSF 준수 : 음용수 또는 식품 접촉 안전 규정이 적용되는 경우 황동 매트릭스 내의 납 함량을 엄격하게 제한하거나 완전히 제거합니다.

공간 제약이 있는 배관

현대 산업 디자인에서 공간 요구 사항을 최소화하는 것은 구조 엔지니어링의 중요한 구성 요소입니다. 소형 산업 기계 인클로저 내에서 복잡한 배관 시스템을 라우팅할 때 개별 90도 파이프 피팅과 결합된 기존 인라인 밸브는 종종 너무 부피가 큰 것으로 나타났습니다. 는 황동 직각 볼 밸브 엔지니어가 유체 제어 지점에서 직접 급격한 90도 회전을 할 수 있도록 하여 이러한 문제를 해결합니다. 이러한 레이아웃 최적화는 밀리미터 단위의 공간 여유가 중요한 오일 여과 시스템, 산업용 청소 장비, 상업용 차량 유체 라인에서 매우 중요합니다.

HVAC 및 유체 가열 시스템

상업용 난방, 환기 및 공조(HVAC) 시스템은 배관 구성 요소에 끊임없는 열팽창 및 수축 주기를 적용합니다. 에이 황동 직각 볼 밸브 보일러 바이패스 루프, 바닥 복사 난방 매니폴드 및 냉각기 시스템 라인 내에서 중요한 격리 노드로 자주 활용됩니다. 산업용 황동의 높은 열 전도성과 열 안정성 덕분에 밸브는 일정한 온도 변화에도 구조적 형태를 유지할 수 있어 합성 또는 저등급 금속 부품과 관련된 균열이나 뒤틀림을 방지할 수 있습니다.

공압 및 유압 라인

자동화된 공장 조립 시스템에서 중압 공압 라인과 유압 동력 분배 회로에는 즉각적이고 안전한 흐름 중단이 필요합니다. 빠른 쿼터턴 액션 황동 직각 볼 밸브 순간 차단 기능을 제공합니다. Ningbo Yunhua Valve Co., Ltd.는 고속 압축 공기 시스템에 필요한 정밀 공차 맞춤을 보장하기 위해 첨단 국내 및 국제 CNC 공작 기계를 활용합니다. 엄격한 제조 공차로 인해 고압 공기 분자가 스템이나 스레드 인터페이스를 통해 빠져나가는 것을 방지하여 대규모 산업 시설에서 값비싼 압축 공기 손실을 줄입니다.

압력 및 온도 등급

특정 모델을 선택할 때 황동 직각 볼 밸브 , B2B 조달 관리자는 구성 요소의 압력-온도 등급 곡선을 면밀히 분석해야 합니다. 밸브의 구조적 한계는 공칭 압력 등급(PN)으로 정의되며, 이는 항상 대상 시스템 내에서 가능한 최대 서지 압력을 초과해야 합니다.

는 standard engineering ratings for high-quality right-angle valves are broken down below:

PN16(16Bar / 약 232PSI) : 가벼운 상업용 설비, 가정용 수도 시스템 및 저압 유틸리티 라인에 적합합니다.

PN25(25Bar / 약 362PSI) : 중장비 산업 응용 분야, HVAC 냉각 타워 및 중간 계층 공압 라인용으로 설계되었습니다.

온도 공차 한계 : 일반적인 고급 황동 구조는 -20°C에서 최대 120°C의 온도 범위 내에서 안전하게 작동합니다. 이러한 열 임계값을 초과하면 내부 PTFE 밀봉 요소의 성능이 저하되어 내부 교차 시트가 흐를 수 있습니다.

연결 끝 유형

글로벌 기계 인프라와의 원활한 통합을 보장하기 위해 황동 직각 볼 밸브 여러 개의 표준화된 조인트 인터페이스로 설계되었습니다.

NPT(내셔널 파이프 테이퍼) : 주로 북미 산업 네트워크에서 사용되며 테이퍼형 나사 구성을 활용하여 PTFE 테이프 또는 산업용 나사 밀봉제로 감쌀 때 간섭 밀봉을 달성합니다.

BSP / ISO 228 (영국 표준 파이프) : 유럽 및 아시아 시장 전반에 걸쳐 널리 채택되고 있습니다. 이러한 스레드는 평행(BSPP) 또는 테이퍼(BSPT)일 수 있으며 평행 스레드는 탄성 와셔 또는 페이스 씰을 사용하여 가압된 유체를 담습니다.

압축 피팅 : 현장 용접이나 나사 탭핑이 불가능한 응용 분야에 이상적입니다. 이러한 피팅을 사용하면 기본 수공구를 사용하여 밸브를 구리, PEX 또는 다층 복합 배관에 직접 고정할 수 있습니다.

공급망 및 품질 관리 테스트

결함 없는 구성 요소의 중단 없는 공급망을 유지하는 것은 대규모 건설 및 제조 인프라에 매우 중요합니다. Ningbo Yunhua Valve Co., Ltd.는 연간 200만 세트의 밸브 생산 능력을 유지하고 100% 사내 품질 테스트를 통해 탁월한 일관성을 보장합니다.

전에 황동 직각 볼 밸브 테스트 작업장을 떠나면 2단계 공압 검사를 거칩니다. 첫 번째 단계에서는 밸브 쉘에 고압 파열 누출 검사를 실시하여 주조 또는 단조 구조적 결함을 제거합니다. 두 번째 단계에서는 시트 밀봉 성능을 측정하여 닫힌 볼 코어에 구조적 공기압을 적용하여 기포 누출이 없는지 확인합니다. 이러한 수준의 품질 관리는 글로벌 도매 유통업체의 현장 보증 청구를 대폭 최소화합니다.

토크 및 정렬 가이드

올바른 물리적 설치는 장치의 장기적인 기능을 보호하는 데 매우 중요합니다. 황동 직각 볼 밸브 . 파이프 끝단을 밸브 본체에 끼울 때 기술자는 나사산 진입점 근처에 제공된 특정 육각형 플랫에 정확하고 보정된 렌치를 사용해야 합니다. 밸브의 반대쪽 끝이나 주 중앙 조립 조인트 전체에 힘을 가하면 밸브 본체 쉘이 변형되어 PTFE 시트의 내부 정렬이 뒤틀리고 수동 작동 중에 영구적인 강성이 발생할 수 있습니다.

또한, 파이프라인은 설치 전에 적절하게 지지되고 구조적으로 정렬되어야 합니다. 강제로 황동 직각 볼 밸브 일치하지 않거나 구부러진 파이프 세그먼트를 연결하면 밸브의 연결 끝 부분에 과도한 응력을 가하는 높은 굽힘 모멘트가 발생하여 잠재적으로 확장된 서비스 기간 동안 응력 부식 균열이 발생할 수 있습니다.

예방적 유지보수

비록 황동 직각 볼 밸브 본질적으로 유지 관리가 적은 구성 요소이므로 정기적인 예방 유지 관리 프로그램을 구현하면 특히 경수 시스템이나 화학 물질 처리 루프에서 작동 수명을 두 배로 늘릴 수 있습니다. 시간이 지남에 따라 탄산칼슘, 용해된 미네랄 및 미립자 녹이 밸브 볼 주변의 비활성 공동 내에 정착될 수 있습니다.

밸브가 한 번에 몇 달 동안 완전히 열린 위치에서 고정되어 있으면 이러한 결정질 광물 침전물이 구의 매끄러운 표면에서 결정화될 수 있습니다. 밸브가 최종적으로 작동되면 이러한 단단한 침전물로 인해 부드러운 PTFE 시트가 손상되어 밸브의 밀봉 기능이 영구적으로 손상될 수 있습니다. 최소한 분기마다 한 번씩 완전한 개폐 주기를 통해 밸브를 작동하면 이러한 국부적인 표면 축적물을 제거하고 내부 윤활유를 밀봉 면 전체에 재분배합니다.

인라인 문제 해결

작업자가 제어 핸들 스템 주위에 액체가 흐르거나 습기가 형성되는 것을 확인하는 경우 이는 종종 내부 스템 패킹 링이 고주파 사이클로 인해 고정되었거나 약간 마모되었음을 나타냅니다. 잘 설계된 곳에서 황동 직각 볼 밸브 , 이는 활성 파이프라인에서 전체 밸브를 제거하지 않고도 쉽게 수정할 수 있습니다. 기술자는 표준 수공구를 사용하여 핸들 레버 아래에 있는 외부 패킹 너트를 1/4바퀴만 조이면 됩니다. 이러한 사소한 조정을 통해 내부 PTFE 패킹 슬리브가 스템에 대해 다시 압축되어 완전한 구조적 밀봉이 복원됩니다.

별도의 90도 엘보우가 있는 표준 인라인 볼 밸브에 비해 황동 직각 볼 밸브를 사용할 때의 주요 유압 이점은 무엇입니까?

답변 : 통합된 디자인 황동 직각 볼 밸브 유체 시스템에서 완전한 나사산 또는 납땜 조인트를 제거합니다. 이는 급격한 파이프 엘보우에 연결된 독립 인라인 밸브에 비해 총 유체 마찰 계수를 줄입니다. 직각 밸브 본체의 유선형 내부 경로는 국부적인 난류를 줄이고 전체 시스템 압력 강하를 낮추며 좁은 설치를 위해 훨씬 더 작은 물리적 공간을 제공합니다.

합금 구성(예: CW617N 또는 DZR 황동)은 부식성이 약한 상업 환경에서 이 밸브의 사용 수명에 어떤 영향을 줍니까?

답변 : 표준 황동은 높은 수준의 염소 또는 이산화탄소를 함유한 공격적인 물에 노출되면 탈아연화 현상을 겪을 수 있습니다. 이 과정은 아연이 합금 매트릭스에서 침출되어 다공성이고 구조적으로 약한 구리 프레임이 흘러내리기 쉽습니다. 선택 황동 직각 볼 밸브 탈아연화 방지(DZR) 황동 또는 CW617N 합금으로 단조하면 특정 야금 억제제가 존재합니다. 이러한 원소 추가는 금속 결정 구조 내에 아연 원자를 단단히 고정시켜 화학적 침출을 방지하고 거친 수질 네트워크에서 작동 수명을 크게 연장합니다.

직각 유동 경로와 관련된 특정 압력 강하 특성은 무엇입니까?

답변 : 유체 매체는 밸브 코어 내부에서 90도 방향을 바꿔야 하기 때문에 압력 강하 황동 직각 볼 밸브 직선형 풀 포트 인라인 볼 밸브보다 약간 높습니다. 그러나 이는 기존의 급회전 파이프 엘보우 피팅과 결합된 표준 인라인 밸브의 결합된 압력 강하보다 훨씬 낮습니다. 내부 흐름 경로는 제조업체에서 유체 저항을 최소화하고 안정적인 체적 처리량을 유지하도록 최적화되었습니다.

황동 직각 볼 밸브를 조절 또는 흐름 조절에 사용할 수 있습니까, 아니면 엄격하게 차단 목적으로 사용할 수 있습니까?

답변 : 볼 밸브는 기본적으로 완전 격리(on/off 서비스)되도록 설계되었습니다. 표준 사용 황동 직각 볼 밸브 지속적인 스로틀링을 위해 밸브가 부분적으로 열린 상태로 유지되면 내부 PTFE 시트의 노출된 가장자리가 고속 유체 전단 및 집중된 국부 압력에 노출됩니다. 이로 인해 밀봉 표면이 빠르게 침식되고 심각한 캐비테이션이 발생하여 밸브가 완전히 닫힐 때 하류 누출이 발생할 수 있습니다.

제조 공장은 무연 식수 시스템에 대해 어떤 국제 인증을 제공해야 합니까?

답변 : 음용수를 공급하는 배관 시스템의 경우 일반적으로 조달 규정에 따라 NSF/ANSI 61 또는 NSF 372 인증이 필요하며, 이는 젖은 부품 내의 납 함량이 필수 임계값인 0.25% 미만인지 확인합니다. Ningbo Yunhua Valve Co., Ltd.와 같은 시설에서는 특수한 무연 또는 저납 황동이 이러한 엄격한 건강 및 환경 기준을 충족하는지 확인하기 위해 고급 재료 테스트 워크플로를 유지합니다.

상업용 HVAC 응용 분야에서 지속적인 열 순환 하에서 표준 PTFE 시트는 어떻게 작동합니까?

답변 : Virgin PTFE는 탁월한 작동 온도 범위를 보유하여 -20°C에서 120°C 사이의 유체 변동을 쉽게 처리할 수 있습니다. 자연스러운 탄성으로 인해 열팽창 압력에 따라 약간 변형되고 시스템이 냉각되면 원래 프로필로 되돌아갑니다. 극한의 고주파수 열 순환 루프의 경우 강화 또는 탄소 충전 PTFE를 사용하면 치수 안정성이 더욱 향상되고 장기간 작동 시 재료 변형이 방지됩니다.

고압 설치 시 파열 방지 스템과 표준 스템 설계의 차이점은 무엇입니까?

답변 : 파열 방지 스템은 밸브 본체 쉘 내부에 안착되는 통합 내부 숄더 플랜지로 설계되었습니다. 고압 응용 분야에서는 내부 유체 힘이 스템을 이 안전 숄더에 대해 위로 밀어 올리므로 작동 중이나 극심한 서지 스파이크 상황에서 스템이 밸브 본체에서 배출되는 것이 물리적으로 불가능합니다. 반대로, 열악한 외부 조립 스템은 상단 고정 너트에 엄격하게 의존하므로 고정 구성 요소가 압력을 받아 고장날 경우 치명적인 고장 위험이 발생합니다.

공장에서는 대량 도매 배송에 대해 100% 누출 테스트를 어떻게 수행합니까?

답변 : 무결점 품질을 보장하면서 대규모 제조 작업을 관리하기 위해 자동화 시설은 조립 순서가 끝날 때 바로 특수 공압 테스트 스테이션을 설치합니다. 연간 2백만 세트의 밸브를 생산하는 Ningbo Yunhua Valve Co., Ltd.와 같은 회사에서는 조립된 밸브를 잠그거나 자동화된 차압 감쇄 시스템을 활용합니다. 컴퓨터로 제어되는 이 센서는 밀리바의 작은 압력 손실이라도 즉시 표시하여 포장 및 배송 전에 불완전한 밸브를 자동으로 격리합니다.

90도 방향성 유체 밸브 내 캐비테이션 징후는 무엇이며 이를 어떻게 방지할 수 있습니까?

답변 : 캐비테이션은 국소적인 유체 압력이 액체의 증기압 아래로 떨어질 때 발생하며, 더 높은 압력의 영역으로 들어갈 때 격렬하게 붕괴되는 작은 증기 기포를 생성합니다. 이 붕괴는 자갈이 파이프라인을 통해 돌진하는 것처럼 들리는 작은 충격파를 생성합니다. 시간이 지남에 따라 캐비테이션으로 인해 황동 볼과 내부 벽에 심각한 구멍이 생길 수 있습니다. 이는 과도한 유속을 피하고 입구 압력을 충분히 유지하며 전체 포트를 선택함으로써 방지할 수 있습니다. 황동 직각 볼 밸브 급격한 내부 압력 강하를 방지합니다.

어떤 연결 유형(NPT 대 ISO 228 스레드)이 중장비 산업용 공압 기계에 더 나은 구조적 안정성을 제공합니까?

답변 : 두 가지 나사 설계 모두 적절하게 가공되었을 때 우수한 기계적 강도를 제공합니다. NPT 나사산은 접합 나사산을 함께 묶어 조인트 전체 길이에 걸쳐 매우 견고한 구조적 씰을 형성하는 테이퍼형 프로파일을 특징으로 하며, 이는 중공업 기계에서 흔히 발생하는 기계적 진동을 견디는 데 도움이 됩니다. ISO 228 스레드는 평행하며 스레드 연결 베이스의 평평한 밀봉면 또는 와셔에 의존하므로 일관된 조인트 무결성을 유지하면서 기계 유지 관리 중에 더 빠른 조립 및 분해가 가능합니다.
